Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Cáp quang GYTS53 ngoài trời | Đơn xin: | Sử dụng trực tiếp dưới lòng đất |
|---|---|---|---|
| Số lượng dây dẫn: | 288 lõi | Loại: | cáp quang áo khoác đôi |
| Áo khoác: | PE đen | Loại cáp: | tiêu chuẩn ống lỏng trung tâm GYTA53 cáp quang chôn trực tiếp |
| Điểm nổi bật: | 288cores Cáp quang chôn trực tiếp GYTS53,Cáp quang chôn trực tiếp GYTS53 Bảo vệ loài gặm nhấm,Cáp quang chôn trực tiếp ISO9001 GYTS53 |
||

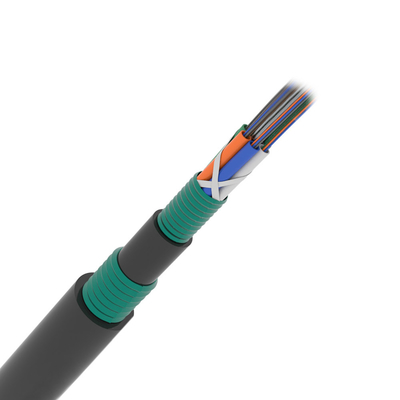

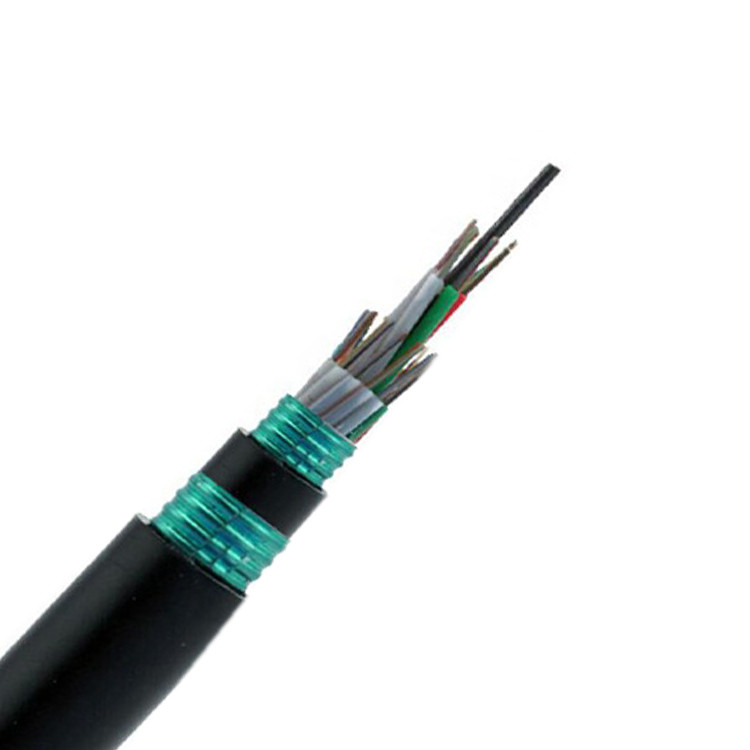

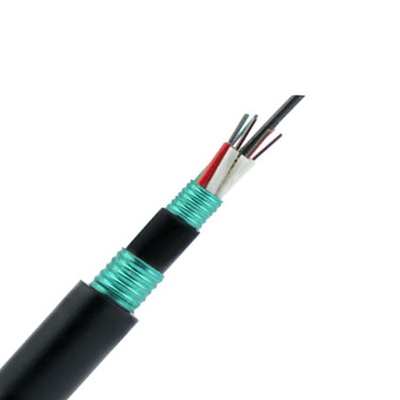

GYTS53 Cáp quang bảo vệ động vật gặm nhấm được bọc giáp trực tiếp ngoài trời GYTS53
Trong cáp quang GYTS53, các sợi đơn mode / đa mode được định vị trong các ống lỏng lẻo, các ống này chứa đầy hợp chất làm đầy chặn nước.Một PSP được áp dụng xung quanh lõi.Sau đó, cáp được bọc bằng vỏ bọc PE.Một lớp PSP bổ sung được áp dụng xung quanh áo khoác bên trong, Sau đó, cuối cùng cáp được bọc bằng vỏ bọc bên ngoài PE.
1) Loại sợi này với đơn chế độ G652 G655 G657 hoặc đa chế độ với ống lỏng được làm bằng nhựa mô đun cao. Có sử dụng hợp chất làm đầy chịu nước để làm đầy.
2) trung tâm được sử dụng một dây thép định vị như một bộ phận cường độ kim loại. Đối với một số cáp, một dây thép đôi khi được bọc bằng polyetylen. Các ống (và bộ giũa) được bện xung quanh bộ phận cường độ thành một lõi cáp nhỏ gọn và hình tròn. Hai mặt crom cho PSP với PE làm vỏ bọc.
3) bằng dây đơn hoặc dây đôi để lắp đặt dây buộc, cũng bằng PE cho vỏ bọc bên ngoài.
ĐƠN XIN:
♦ Đã thông qua hệ thống cáp quang phân phối ngoài trời.
♦ Thích hợp cho đường ống dẫn .duct trên không, lắp đặt trực tiếp bằng dây thép
♦ Hệ thống thông tin liên lạc đường dài và mạng cục bộ (LAN).
THAM SỐ:
· Băng keo thép sợi bảo vệ Filler bảo vệ ống.
· Hiệu suất cơ học và môi trường tuyệt vời.
· Cấu trúc nhỏ gọn. Trọng lượng nhẹ.
· Có thể được cài đặt thuận tiện và vận hành đơn giản.
.Antirodent
.Vỏ bọc kép và bọc thép kép
.2 ~ 24F (SM G652D, G657A1, G657A2, OM1, OM2, OM3, OM4)
.Chiều dài gói theo yêu cầu của khách hàng.
Đặc trưng:
· Hiệu suất cơ học và nhiệt độ tốt
· Ống rời có độ bền cao có khả năng chống thủy phân
· Hợp chất làm đầy ống đặc biệt đảm bảo sự bảo vệ quan trọng của sợi
· Khả năng chống nghiền và tính linh hoạt
· Vỏ bọc PE / LSZH bảo vệ cáp khỏi bức xạ tia cực tím
· Làm đầy 100% lõi cáp
| Số mô hình | GYTS53 |
| Loại | cách nhiệt |
| Đơn xin | Bí mật |
| Vật liệu dẫn | Thép mạ đồng |
| Loại dây dẫn | Cứng |
| Vật liệu cách nhiệt | PE |
| Nguồn gốc | ShenZhen, Trung Quốc |
| Số mô hình | GYTS53 |
| Cáp quang | G652D, G655, G657 |
| Số lượng chất xơ | 2-288 lõi |
| Chứng nhận | CE / ROHS / ISO9001 |
| Số lượng dây dẫn | ≥ 10 |
| Đơn xin | Cống, trên không, chôn trực tiếp |
| Bọc thép | Băng thép |
| Vật liệu ống lỏng | PBT |
| Bưu kiện | Trống gỗ xuất xứ |
| Đánh dấu vỏ cáp | ||||||||||
| XXXOFC 2021 GYTA53 XXCORE SM XXXXM | ||||||||||
| XXXOFC | thương hiệu của nhà sản xuất, (theo đơn đặt hàng của khách hàng) | |||||||||
| Năm 2021 | năm sản xuất | |||||||||
| GYTA53 | loại cáp | |||||||||
| XXXXM | đánh dấu cho mét | |||||||||
| Mục | Tham số | |
| Sợi-G652D | Hệ số suy giảm | 1310nm dB / km ≤0,4 |
| 1550nm dB / km ≤0,3 | ||
| Áo khoác ngoài | Vật tư | MDPE |
| Màu sắc | Màu đen | |
| Tối thiểu.bán kính uốn cong | Tĩnh | 10 lần đường kính cáp |
| Năng động | 20 lần đường kính cáp | |
| Uốn cong lặp lại | Tải trọng: 150N; số chu kỳ: 30 Không có sự chú ý bổ sung rõ ràng, không bị đứt sợi và không có hư hỏng cáp. | |
| Hiệu suất kéo | Thời gian ngắn | 1500N Sự chú ý bổ sung≤0,1dB, độ căng của sợi ≤0,15% |
| Người bạn thích | Thời gian ngắn | 1000N / 100mm Sự chú ý bổ sung≤0,1dB |
| Xoắn | Tải trọng: 150N;số chu kỳ: 10;góc xoắn: ± 180 ° Không có sự chú ý bổ sung rõ ràng, không bị đứt sợi và không có hư hỏng cáp. | |
| Va chạm | Năng lượng tác động: 450g × 1m;bán kính của đầu búa: 12,5mm;số tác động: 5 Không có sự chú ý bổ sung rõ ràng, không bị đứt sợi và không có hư hỏng cáp. | |
| Các thông số của sợi quang đơn mode: | |||
| vật phẩm | Sự miêu tả | ||
| G.652.D | G.655 | ||
| Suy hao (dB / km) | 1310nm | ≤0,36 | ≤0,40 |
| (Sau khi cáp) | 1550nm | ≤0,22 | ≤0,25 |
| Bước sóng cắt cáp (mm) | ≤1260 | ≤1450 | |
| Bước sóng không phân tán (mm) | 1300 ～ 1324 | ≤1520 | |
| Độ dốc không phân tán ([ps / (nm2 · km)]) | ≤0.092 | --- | |
| Độ dốc phân tán (1550nm) ([ps / (nm2 · km)]) | --- | ≤0,0084 | |
| Đường kính trường chế độ 1310nm (μm) | 8,7 ~ 9,5 | --- | |
| Đường kính trường chế độ 1550nm (μm) | 9,8 ~ 10,8 | 9,1 ~ 10,1 | |
| Lỗi đồng tâm lõi / lớp phủ (μm) | ≤0,6 | ≤0,6 | |
| Đường kính ốp (μm) | 125 ± 0,7 | 125 ± 0,7 | |
| Ốp không tuần hoàn (%) | ≤1.0 | ≤1.0 | |
| Đường kính lớp phủ chính (μm) | 235 ～ 250 | 235 ～ 250 | |
| (Trước khi được tô màu) | |||
| Mức độ kiểm tra bằng chứng (kpsi) | ≥100 | ≥100 | |
| Sự suy giảm khi uốn (dB) | @ 1550nm, bán kính 25 mm, 100 vòng | ≤0.05 | ≤0.05 |
| @ 1550nm, bán kính 16 mm, 1 lượt | ≤0.05 | ≤0.05 | |
| Suy hao và băng thông của cáp quang đa chế độ: | |||||||
| Loại sợi | Suy hao 850 / 1300nm (20 ℃) (Sau cáp) | Băng thông phương thức vượt quá | Băng thông phương thức hiệu quả | Khoảng cách hỗ trợ ứng dụng trên (ở 850nm) | |||
| Giá trị tiêu biểu | giá trị tối đa | 850 / 1300nm | 850nm | 40GBASE-SR4 / 100GBASE-SR101 | 10GBASE-SR | 1000BASE-SR | |
| bài học | dB / Km | dB / Km | MHz．Km | MHz．Km | m | m | m |
| 50/125 | 3.0 / 1.0 | 3,3 / 1,2 | ≥500 / 500 | --- | --- | --- | --- |
| 62,5 / 125 | 3.0 / 1.0 | 3,3 / 1,2 | ≥200/500 | --- | --- | --- | --- |
| OM2 + | 3.0 / 1.0 | 3,3 / 1,2 | ≥700/500 | ≥950 | --- | 140 | 170 |
| OM3 | 3.0 / 1.0 | 3,3 / 1,2 | ≥1500/500 | ≥2000 | 150 | 300 | 550 |
| OM4 | 3.0 / 1.0 | 3,3 / 1,2 | ≥3500/500 | ≥4700 | 750 | 1000 | 1100 |
