Thông tin chi tiết sản phẩm:
|
| Tên sản phẩm: | Cáp quang UG GYFTY53 | Đơn xin: | chôn trực tiếp dưới lòng đất |
|---|---|---|---|
| Số lượng dây dẫn: | 144 lõi | Loại: | 2 4 6 8 12 24 48 96 Cáp quang 144 lõi |
| Màu sắc: | Đen hoặc tùy chỉnh | Áo khoác: | PE |
| Loại cáp: | ống lỏng trung tâm tiêu chuẩn GYFTY53 cáp quang chôn trực tiếp | ||
| Điểm nổi bật: | Cáp quang chôn GYFTY53,cáp ngầm quang GYFTY53,Cáp quang chôn trực tiếp 144cores GYFTY53 |
||

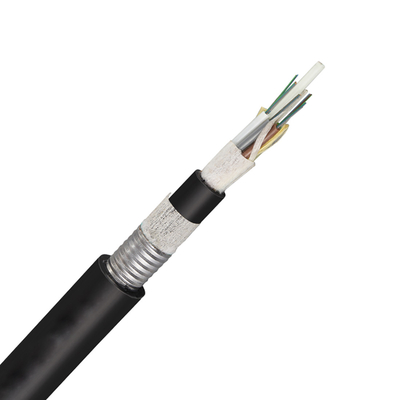

12 lõi UG Cáp quang chôn trực tiếp ngầm GYFTY53
Cáp quang chôn trực tiếp dưới lòng đất GYFTY53 được thiết kế để cung cấp số lượng sợi quang cao với tính linh hoạt và tính linh hoạt cần thiết cho các cài đặt khắt khe nhất hiện nay, bao gồm chôn trực tiếp.Với số lượng sợi lên đến 288 và thiết kế sợi SZ.
Trong cáp GYFTY53, các sợi đơn mode / đa mode được định vị trong các ống lỏng lẻo, các ống này chứa đầy hợp chất làm đầy chặn nước.Sau đó, cáp được hoàn thành với một lớp vỏ PE, bên trong được lấp đầy bằng hợp chất làm đầy để bảo vệ nó.Sau khi PSP được áp dụng trên lớp vỏ bên trong, cáp được hoàn thiện với lớp vỏ bên ngoài PE.
Đơn xin:
1. Trực tiếp chôn cất
2. Ngầm
3. Internet xương sống
Đặc trưng:
Hiệu suất cơ học và nhiệt độ tuyệt vời được đảm bảo bởi độ dài sợi thừa chính xác
Bảo vệ quan trọng đối với sợi,
Khả năng chống nghiền tuyệt vời và tính linh hoạt
Các biện pháp sau được thực hiện để đảm bảo tính năng chặn nước của cáp:
- Dây thép đơn được sử dụng làm bộ phận cường độ trung tâm
- Hợp chất làm đầy đặc biệt chặn nước trong ống lỏng.
Chống ẩm PSP
- Chất liệu làm đầy và ngăn nước 100% lõi cáp.
| Loại cáp | Cái trống | ||||
| Chiều cao (mm) | Chiều rộng (mm) | Đường kính trong (mm) | Chiều dài (km) | Loại trống | |
| GYFTY53-12 | 950 | 760 | 400 | 2 | Trống gỗ |
| GYFTY53-24 | 950 | 760 | 400 | 2 | Trống gỗ |
| GYFTY53-48 | 1000 | 760 | 400 | 2 | Trống gỗ |
| GYFTY53-96 | 1150 | 760 | 450 | 2 | Trống gỗ |
| GYFTY53-144 | 1300 | 760 | 500 | 2 | Trống gỗ |
| Số mô hình | GYFTY53 |
| Loại sợi | G652D |
| Số lượng chất xơ | 2 ~ 144 |
| Đường kính ống lỏng | 1,85mm-2,1mm |
| Ống lỏng | PBT |
| Thành viên sức mạnh trung tâm | FRP |
| Băng cản nước | Vải không dệt |
| Áo khoác | PE |
| Đường kính cáp (Nom.) | 12 ~ 15mm |
| Sức căng | 600 / 1500N |
| Nghiền kháng | 300 / 1000N |
| Bán kính uốn | Đường kính cáp 20 × (Động) |
| 10 × Đường kính cáp (Tĩnh) | |
| Nhiệt độ hoạt động | -40 ~ +60℃ |
| Đánh dấu vỏ cáp | ||||||||||
| XXXOFC 2021 GYFTY53 XXCORE SM XXXXM | ||||||||||
| XXXOFC | thương hiệu của nhà sản xuất, (theo đơn đặt hàng của khách hàng) | |||||||||
| Năm 2021 | năm sản xuất | |||||||||
| GYFTY53 | loại cáp | |||||||||
| XXXXM | đánh dấu cho mét | |||||||||
| Mục | Tham số | |
| Sợi-G652D | Hệ số suy giảm | 1310nm dB / km ≤0,4 |
| 1550nm dB / km ≤0,3 | ||
| Áo khoác ngoài | Vật tư | MDPE |
| Màu sắc | Màu đen | |
| Tối thiểu.bán kính uốn cong | Tĩnh | 10 lần đường kính cáp |
| Năng động | 20 lần đường kính cáp | |
| Uốn cong lặp lại | Tải trọng: 150N; số chu kỳ: 30 Không có sự chú ý bổ sung rõ ràng, không bị đứt sợi và không có hư hỏng cáp. | |
| Hiệu suất kéo | Thời gian ngắn | 1500N Sự chú ý bổ sung≤0,1dB, độ căng của sợi ≤0,15% |
| Người bạn thích | Thời gian ngắn | 1000N / 100mm Sự chú ý bổ sung≤0,1dB |
| Xoắn | Tải trọng: 150N;số chu kỳ: 10;góc xoắn: ± 180 ° Không có sự chú ý bổ sung rõ ràng, không bị đứt sợi và không có hư hỏng cáp. | |
| Va chạm | Năng lượng tác động: 450g × 1m;bán kính của đầu búa: 12,5mm;số tác động: 5 Không có sự chú ý bổ sung rõ ràng, không có đứt sợi và không có hư hỏng cáp. | |
| Các thông số của sợi quang đơn mode: | |||
| vật phẩm | Sự miêu tả | ||
| G.652.D | G.655 | ||
| Suy hao (dB / km) | 1310nm | ≤0,36 | ≤0,40 |
| (Sau khi cáp) | 1550nm | ≤0,22 | ≤0,25 |
| Bước sóng cắt cáp (mm) | ≤1260 | ≤1450 | |
| Bước sóng không phân tán (mm) | 1300 ～ 1324 | ≤1520 | |
| Độ dốc không phân tán ([ps / (nm2 · km)]) | ≤0.092 | --- | |
| Độ dốc phân tán (1550nm) ([ps / (nm2 · km)]) | --- | ≤0,0084 | |
| Đường kính trường chế độ 1310nm (μm) | 8,7 ~ 9,5 | --- | |
| Đường kính trường chế độ 1550nm (μm) | 9,8 ~ 10,8 | 9,1 ~ 10,1 | |
| Lỗi đồng tâm lõi / lớp phủ (μm) | ≤0,6 | ≤0,6 | |
| Đường kính ốp (μm) | 125 ± 0,7 | 125 ± 0,7 | |
| Ốp không tuần hoàn (%) | ≤1.0 | ≤1.0 | |
| Đường kính lớp phủ chính (μm) | 235 ～ 250 | 235 ～ 250 | |
| (Trước khi được tô màu) | |||
| Mức độ kiểm tra bằng chứng (kpsi) | ≥100 | ≥100 | |
| Sự suy giảm khi uốn (dB) | @ 1550nm, bán kính 25 mm, 100 vòng | ≤0.05 | ≤0.05 |
| @ 1550nm, bán kính 16 mm, 1 lượt | ≤0.05 | ≤0.05 | |
| Suy hao và băng thông của cáp quang đa chế độ: | |||||||
| Loại sợi | Suy hao 850 / 1300nm (20 ℃) (Sau cáp) | Băng thông phương thức vượt quá | Băng thông phương thức hiệu quả | Khoảng cách hỗ trợ ứng dụng trên (ở 850nm) | |||
| Giá trị tiêu biểu | giá trị tối đa | 850 / 1300nm | 850nm | 40GBASE-SR4 / 100GBASE-SR101 | 10GBASE-SR | 1000BASE-SR | |
| bài học | dB / Km | dB / Km | MHz．Km | MHz．Km | m | m | m |
| 50/125 | 3.0 / 1.0 | 3,3 / 1,2 | ≥500 / 500 | --- | --- | --- | --- |
| 62,5 / 125 | 3.0 / 1.0 | 3,3 / 1,2 | ≥200/500 | --- | --- | --- | --- |
| OM2 + | 3.0 / 1.0 | 3,3 / 1,2 | ≥700/500 | ≥950 | --- | 140 | 170 |
| OM3 | 3.0 / 1.0 | 3,3 / 1,2 | ≥1500/500 | ≥2000 | 150 | 300 | 550 |
| OM4 | 3.0 / 1.0 | 3,3 / 1,2 | ≥3500/500 | ≥4700 | 750 | 1000 | 1100 |
